丹羽さん
いつもお世話になっております。基本的な質問で申し訳ないのですが、カラーCMOSカメラでのLRGB画像にモノクロCMOSカメラのL画像や、Hα、OⅢ画像を使用する場合、どのようにしたらよいのでしょうか。お時間のある時に方法を教えていただきたいです。
岡本さん
カラーカメラとモノクロカメラの画像合成はいろいろやり方があります。まだ「これ！」という手法は確立していなくて、さまざまな方法が試行錯誤されています。
撮影した機材、撮影対象、画像ごとの品質によっても結果に違いが出ます。とても良くなることもあれば、場合によってはかえって悪くなることも多いです。
・・・という私は、カラーカメラとモノクロカメラの合成はやったことがほとんどなくて、数年前に試した1回だけだったりします。その時は結果が悲惨になってしまいました(汗)。ただその時に悲惨になったのは、性質の異なる光学系、カメラを使っていたからで、同じ鏡筒、似たカメラならそんなに難しくもないと思います。
いくつか情報をお教えください。
・光学系はモノクロとカラーで同じでしょうか。
・カメラは画素数やピクセルサイズは同じでしょうか。もしくは違うものでしょうか。丹羽さん
<p style=”text-align: left;”>そうなのですね！迅速な御返事をありがとうございます。光学系、CMOSカメラともにカラーとモノクロで全く同じセンサーのものです。</p>岡本さん
同じ光学系、センサーであれば比較的容易と思います。位置合わせ
まず全ての画像の位置合わせが必要です。次の手順でします
(1)最初にカラーカメラのWBPPを実行。

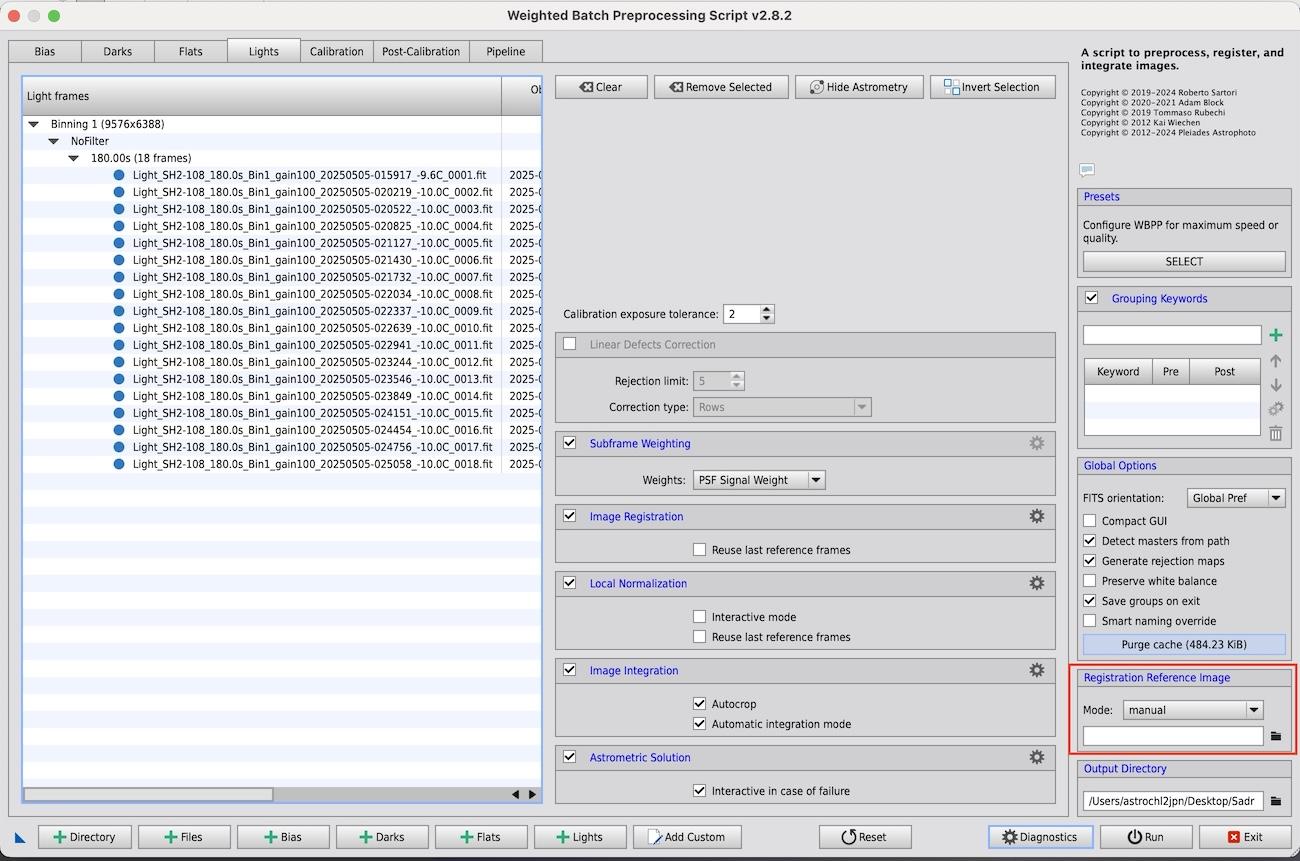

(2) 次にモノクロやナローバンドのWBPPをそれぞれ実行。その際にカラーカメラのWBPPを実行したあとのRegisteredフォルダの画像を使って、位置合わせする。下記のWBPPのRegistration Reference ImageをカラーカメラのRegisteredフォルダの下の画像を設定すると、位置合わせができます。
L画像のブレンド
L画像をカラー画像にブレンドするにはLRGB合成が一般的です。ストレッチ済みのカラー画像とL画像を用意します。Histogram Transformationを使って画像の明るさは同じくらいにしてください。

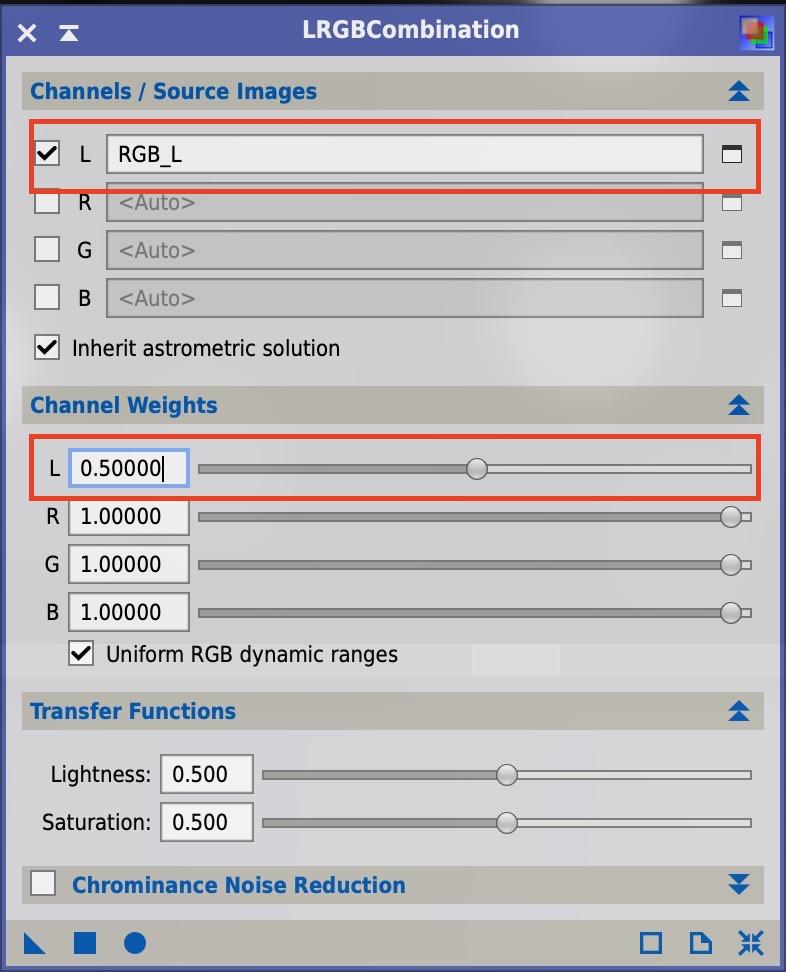

Process – Color Spaces – LRGB Combinationを実行します。
LにL画像を設定して、カラー画像に▲をドロップします。そのままドロップするとカラー画像のL情報がL画像に置き換わるので、Channel WeightsでLのブレンド量を調整します。私の感覚ではカラー画像とL画像が同じくらいの露光時間のときは、100％置き換えても良いと思いますが、これは人によって諸説あります。
ナローバンドのブレンド
ナローバンドはブレンド方法がたくさんあります。一番私が気に入っているのは、NBColor Mapperというスクリプトを使う方法です。
https://youtu.be/2CSwrcvPnqM?si=QV7clZqU0p_U_GgW
こちらのYouTubeではHa, OIII, SIIを使って自然な色に合成しています。私はこの合成のあとに星消しをして、その後カラーデータとPixelMathを使ってスクリーン合成しています。スクリーン合成方法はこちらです。
またNBColor Mapperを使って、カラーデータとナローバンドデータを直接合成することも可能です。
いろいろ書きましたので、わからないことが多いと思います。お気軽に追加の質問ください！
詳しく教えて頂き、本当にありがとうございます。ストレッチした画像とのことですが、Noise処理やBXTなどは2つの画像をブレンドした後になるのでしょうか。また、ブレンドした後の画像をさらにストレッチしたりなど、処理してもよいものでしょうか。
